ZCQ型自吸式磁力驱动泵

ZCQ型自吸式磁力泵既有CQ型磁力泵全密封、无泄漏、耐腐蚀的特点。又集自吸于一身，不需底阀和引灌水，自吸高度4米，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位，抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。

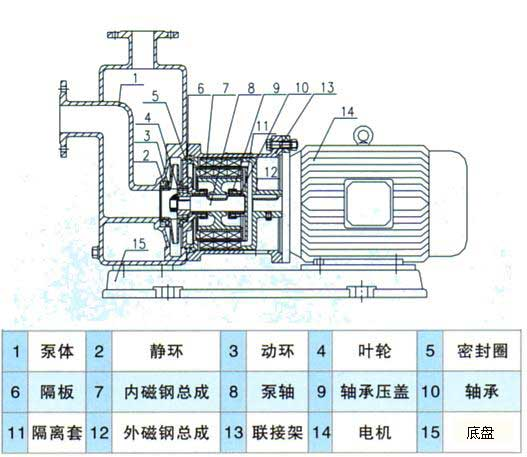

ZCQ型自吸磁力驱动泵（工作原理） 本泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成，结构见图一。ZCQ型自吸磁力泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气氷混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内， 经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。

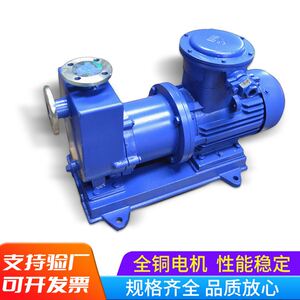

装置实例

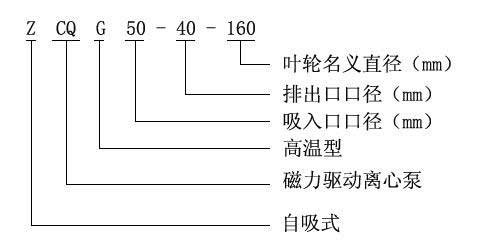

型号意义

产品优势

ZCQ型自吸磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，有效解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驱动泵的功能，又集皂吸于一身，不需底阀和引灌水，自吸高度4米。该磁力泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便。

选型范围

ZCQ型自吸式磁力驱动泵可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。

自吸泵是一种常见的泵类，它可以自动吸入液体，无需外力引导，因此被广泛应用于各种领域。其中，ZCQ型自吸式磁力驱动泵是一种新型自吸泵，它具有一些独特的优点，本文将详细介绍其型号参数和优点。

一、型号参数

ZCQ型自吸式磁力驱动泵是一种磁力驱动自吸泵，它的主要型号参数如下：

1. 流量：0.5m3/h-50m3/h

2. 扬程：15m-80m

3. 功率：0.18KW-15KW

4. 转速：2900r/min

5. 进口直径：25mm-100mm

6. 出口直径：25mm-100mm

7. 材质：304不锈钢、316不锈钢

8. 温度范围：-20℃-100℃

9. 粘度：≤30mm2/s

二、优点

ZCQ型自吸式磁力驱动泵具有以下几个优点：

1. 自吸性能好

ZCQ型自吸式磁力驱动泵采用的是磁力驱动技术，可以实现真正的自吸，无需外力引导，自吸高度可达到4米以上。因此，它可以在各种液位条件下使用，非常方便。

2. 安全性高

ZCQ型自吸式磁力驱动泵采用的是磁力驱动技术，没有机械密封，不会出现泄漏问题，从而保证了工作环境的安全性。

3. 节能环保

ZCQ型自吸式磁力驱动泵采用的是磁力驱动技术，不需要传统的轴封，因此摩擦损失小，能够实现节能环保。

4. 维护方便

ZCQ型自吸式磁力驱动泵采用的是磁力驱动技术，没有机械密封，因此维护起来非常方便，不需要频繁更换密封件。

5. 适用范围广

ZCQ型自吸式磁力驱动泵采用的是磁力驱动技术，可以输送各种腐蚀性、易燃易爆、高温、高压、高粘度等特殊介质，适用范围非常广。

综上所述，ZCQ型自吸式磁力驱动泵是一种新型自吸泵，具有自吸性能好、安全性高、节能环保、维护方便和适用范围广等优点，可以满足各种工业领域中对泵的要求。

主要材料的耐腐蚀性能（供参考） 附表

符号说明：v-优良，√ -良好，o-可用，但腐蚀明显，× -腐蚀严重，不适用。
