ZWPBL直联式不锈钢防爆自吸排污泵

ZWPBL直联式不锈钢防爆自吸污水泵是一种结构新颖的泵类产品，是在g国内外同类技术反复研究的基础上研制成功的，直联式污水泵集自吸和无堵塞排污于一体，采用轴向回流外混式，通过泵体和叶轮转轮的独特设计，不仅能像一般自吸清水泵一样吸排大固体块、长纤维、沉积物、废矿物杂质、粪便处理和所有工程污水，而且无需安装底阀。可广泛应用于市政污水工程、轻工、造纸、纺织、食品、化工、电力、石油、采矿、池塘养殖等行业。目前，直式排污泵是G中抽吸固体颗粒、纤维、浆液、混合悬浮液等介质的理想杂质泵，与G中同类产品相比，该泵具有结构简单紧凑、振动小、自吸性能好、排污能力强、高效节能、使用维护方便等特点。在无堵塞自吸污水泵系列中，其技术性能指标居G国先进水平，达到GJ先进水平，具有广阔的应用市场和发展前景。

ZWPBL直联式不锈钢防爆自吸排污泵采用直联式结构与G内同类产品相比，具有结构简单紧凑、振动少，自吸性能好、排污能力强、高效节能，使用维修方便等特点，在排污泵系列产品中属各项技术性能指标居，具有广阔的应用市场和发展前景。

1.ZWPBL直联式不锈钢防爆自吸污水泵环境湿度50℃，介质温度80℃，特殊要求可达200℃。

2。铸铁的介质PH值为6-9，不锈钢316L的介质PH值为2-13。

3。中等重量不得超过1240 m3。

4。自吸高度不应超过规定值4.5-5.5m，吸水管长度应为10m。

5。ZWPBL直联式不锈钢防爆自吸排污泵的通过能力:悬浮颗粒直径为泵径的60%，纤维长度为泵径的5倍。

1.结构紧凑。ZWL型直联式自吸污水泵为卧式结构，泵机一体，外形美观，占地面积小。与普通自吸泵相比，占地面积减少30%。如果使用IP54室外电机，不需要泵房，可以在室外使用。

2。运转平稳，噪音低，部件同心度高。叶轮具有良好的动静平衡，运行时无振动，噪音低，延长了轴承的使用寿命，改善了使用环境。

3。轴封采用优质机械密封，动静环采用硬质合金，耐磨无泄漏，使用寿命长。

4。先进的水力模型，效率高，性能好。

5。易于安装、使用和维护。不需要在排出管路中安装止回阀，在吸入管路中安装底阀，从而简化了管路系统，改善了工作条件。

6。独特的结构，良好的自吸性能。工作前，只需保证泵体有固定量液体即可。

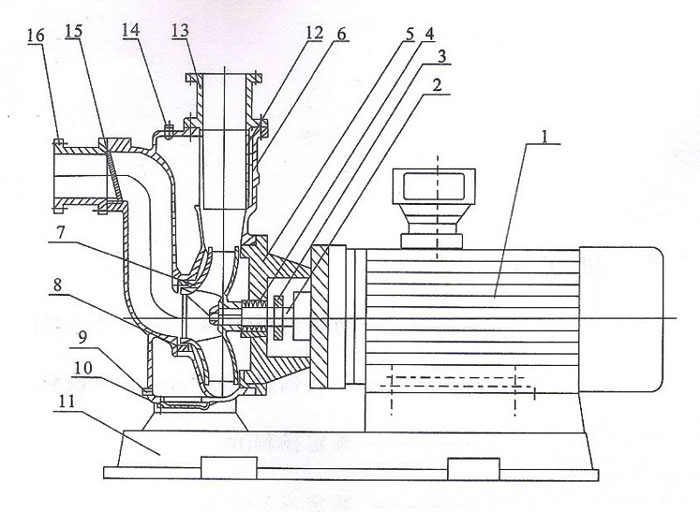

1.电机:直接与水泵连接传递动力，采用名牌电机。CYZ-A油泵采用名牌防爆电机。

2。泵轴:与电机同轴。为了加长电机的轴，保证轴的同心度，使泵运转平稳，无噪音，无振动，采用镀铬处理，增强使用寿命。

3。挡水圈:防止电机因密封泄漏而进水。

4。机械密封:由不锈钢、碳化钨、氟橡胶等材料制成。高温高压平衡机械密封，使用寿命长，无泄漏，对轴无磨损，无积垢，保证工作环境的清洁。

5。泵盖:连接泵体和电机。

6。泵体:挤压室、吸入室和气液分离室采用优秀的水力模型设计，既美观又高效，并配有安装脚，安装方便，运行稳定。

7。叶轮:采用先进的水力模型设计，效率高，可靠性好。

8。密封圈:泵叶轮与泵体的连接处起密封作用。

9。底部盖板:当泵体内有水垢沉积时，可打开底部盖板清除水垢。

10。排水塞:当ZWPBL直联式不锈钢防爆自吸排污泵长时间不使用时，可以打开排水塞排干储液。

11。底盘:连接整个泵，便于安装，或安装隔振器。

12。出口连接:连接出口管道。

13。加水阀:当泵腔内储液不足时，可打开阀门加水。

14。上回阀板:当ZWPBL直联式不锈钢防爆自吸排污泵停止工作时，它可以防止管道中的水倒流。

15。接口连接:连接进水管。
