PWF不锈钢污水泵（耐腐蚀污水泵）

PWF不锈钢污水泵（耐腐蚀污水泵）使用PWF不锈钢污水泵（耐腐蚀污水泵）可输送温度低于80℃的酸性、碱性或其它腐蚀性污水，广泛应用于化工、石油、轻工、食品、制药、环保等行业。耐腐蚀污水泵的性能范围流量为每小时10-125立方米；升程h为10-18m，过流元件有两种材料:ZG1Cr18Ni9和HT200。PWF不锈钢污水泵（耐腐蚀污水泵）是一种单级、单吸、悬臂耐腐蚀离心污水泵。泵进口在轴向水平方向

品牌	好泵浦
适用产品型号	不锈钢
电机	防爆电机普通电机
扬程	0-35米
功率KW	1.5-30
流量M3/H	0-350立方/时
整机重量	25-350kg
● 转速	1450-2900
● 口径	25-150
● 温度	0-100度
● 自吸高度	0-3米

PWF不锈钢污水泵（耐腐蚀污水泵）使用

PWF不锈钢污水泵（耐腐蚀污水泵）可输送温度低于80℃的酸性、碱性或其它腐蚀性污水，广泛应用于化工、石油、轻工、食品、制药、环保等行业。

耐腐蚀污水泵的性能范围

流量为每小时10-125立方米；升程h为10-18m，

过流元件有两种材料:ZG1Cr18Ni9和HT200。

PWF不锈钢污水泵（耐腐蚀污水泵）是一种单级、单吸、悬臂耐腐蚀离心污水泵。泵进口在轴向水平方向，泵出口可根据需要安装在水平垂直方向。

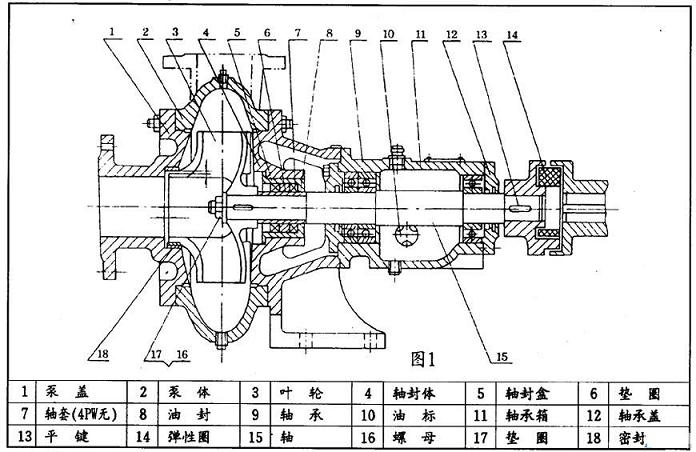

PWF不锈钢污水泵（耐腐蚀污水泵）结构图

PWF不锈钢污水泵（耐腐蚀污水泵）主要由:泵盖1、泵体2、叶轮3、轴15、轴封体4、轴承箱11和联轴器部件组成(见图1:结构图)。

PWF不锈钢污水泵（耐腐蚀污水泵）的出口是垂直或水平的。该泵由弹性联轴器直接驱动，也可以根据需要由皮带驱动。

叶轮中只有两个弯曲的叶片，所以转轮可以无忧无虑地通过一般的悬浮颗粒。

叶轮背面有4个辅助叶片来平衡轴向推力。在制造过程中，叶轮经历了静平衡测试。

从驱动端看，泵的旋转方向为顺时针方向。

箱体轴承用稀油润滑，油标指示油位，油位应在正常油位。

该PWF不锈钢污水泵（耐腐蚀污水泵）轴封采用油封组，密封性能好，更换方便。

密封由铸铁制成，固定在泵盖上，磨损后可用备件更换。

PWF不锈钢污水泵（耐腐蚀污水泵）入口端与叶轮的间隙f，密封环与叶轮的装配间隙t见结构图E，配套底阀的内径见表1。

型号	F(mm)	T(mm)	底阀内径	备注
21/2PW	2	0.15~0.22	Φ150
4PW	2	0.175~0.255	Φ200

PWF不锈钢污水泵（耐腐蚀污水泵）的启动、停止和运行。启动

1检查轴承箱是否充满油，油位是否正常。

2检查电机的旋转方向是否与泵的旋转方向一致。

3关闭排放闸阀和压力表旋塞，通过泵体上部的螺孔向泵的吸入管注水。

4启动电机，打开压力表的旋塞。

5当泵达到正常转速，压力表显示相应的压力时，打开真空表的旋塞，逐渐打开排水管上的闸阀，直到需要为止。

2。停止

1先慢慢关闭出水管路的闸阀，然后切断电源。

2如遇冰冻季节，停机后，打开泵体下部的方形螺塞，将水排空，以免冻裂。

3若长期不使用，应将所有零件拆开擦拭，滑动面涂防锈油妥善存放。

3。操作

1在PWF不锈钢污水泵（耐腐蚀污水泵）运转过程中，必须注意观察仪表、轴承发热、填料泄漏、泵振动、噪音等情况是否正常。如发现异常，应及时处理。

2最高轴承温度不得超过75℃。

3轴承油应保持在正常油位，不能过高或过低。过低的话要及时加油。

4当密封环与叶轮之间的配合间隙大于以下规定值时，应更换新的密封环。

当吸入口直径小于或等于≤100mm时，直径方向的总间隙大于或等于1.5mm时间

当吸入口直径为100mm时，直径方向上的总距离≥2mm

【大连】2022-04-01买家评价

已收货。今天我流量大，扬程高，比潜水泵方便多了。它很受欢迎。

【台州市】2022-06-01买家评价

质量非常好！不够大！装一桶水，几秒钟就喝完了。真的很好用！水泵的重量也不轻。应该是有足够功率的覆铜。推荐，比本地便宜，！非常满意

【曲靖市】2021-07-16买家评价

物流到的很快，没有磨损，我对泵很满意。我试了一下，排水能力强的灌溉问题解决了。我的J的效率也提高了，可以赚钱买吃的了。售后，有不懂的地方问他们也很好。这也是一个非常有效的解决方案。祝老板生意兴隆，财源广进广

来自[遵义市]的买家评价2022-09-01

村里的大锅是装的，地里位置不太好，大车很难进来，我干脆和邻居合伙买了台。它看起来很好，动力也很足。

【北京】2022-02-03买家评价

排污强，材料做工挺好，客服态度好。一一回答我的问题，排污没有堵塞。感觉这个东西挺能买的。

PWF不锈钢污水泵（耐腐蚀污水泵）产品参数

型号	流量Q		扬程 (m)	转速 (r/min)	功率(kw)		效率 (%)	汽蚀余量(NPSH)r (m)
型号	(m3/h)	(L/s)	扬程 (m)	转速 (r/min)	轴功率	电动机功率	效率 (%)	汽蚀余量(NPSH)r (m)
50PWF-65	10	2.75	18	1440	2.35	4	20.5	5
	14.5	4	16		2.47		25.5
	19	5.25	14.5		2.58		29
80PWF-100	42	11.7	14	1440	3.5	5.5	45.5	4.5
	56	15.5	13.5		4.1		50
	72	20	12.5		4.5		54.5
100PWF-125	80	22.2	14	1440	5.5	7.5	55	4
	100	27.8	12.5		5.7		60
	125	34.7	10		5.44		62.5
注：PW为污水泵，PWF为耐腐蚀污水泵

型号	流量Q		扬程H m	转速n r/min	轴功率Pa KW	电机		效率η %	必需汽蚀余量NPSHr m	泵口径		泵重 kg
	m3/h	l /s				功率KW	型号			吸入 mm	吐出 mm
2.5PW	43 90 108	11.94 25 30	48.5 43 39	2900	11.6	22	Y180M-2	49	3	125	80	65
					17			62	4.5
					19.1			60	5.5
2.5PW、PWL	43 90 108	11.94 25 30	34 26 24	2900	7.81	15	Y160M2 -2	51	4	125	80	65
					11			58	5
					12.6			56	6
2.5PW	36 60 72	10 16.67 20	11.6 9.5 8.5	1450	2.11	4	Y112M-2	54	2.5	125	80	65
					2.51			62	2.8
					2.71			61.5	3
4PW	72 100 120	20 27.78 33.33	12 11 10.5	970	3.99	7.5	Y160M-6	59	3	150	100	125
					4.68			64	3.5
					5.54			62	4.5
	108 160 180	30 44.44 50	27.5 25.5 24.5	1450	13.5	30	Y200L-4	60	2.2	150	100	125
					17.9			62	2.5
					19.5			61.5	3
6PW、PWL	250 350 450	69.44 97.22 125	30 27 23	1450	34.1	55	Y250M-4	60	5	200	150	417
					42.2			61	5.5
					47			60	6
	200 300 400	55.6 83.3 111.1	16 14 12	970	13.5	30	Y225M-6	65	3	200	150	417
					17			67	3.2
					20			65	3.5
8PW、PWL	350 500 650	97.22 138.89 180.56	15.5 13 9.5	730	23.1	45	Y280M-8	64	2.5	250	200	750
					29			61	3.5
					33			51	4
	400 550 700	111.1 153 194.4	27.5 25 21	970	50	75	Y315S-6	60	4.1	250	200	750
					59.5			63	4.4
					69			58	5

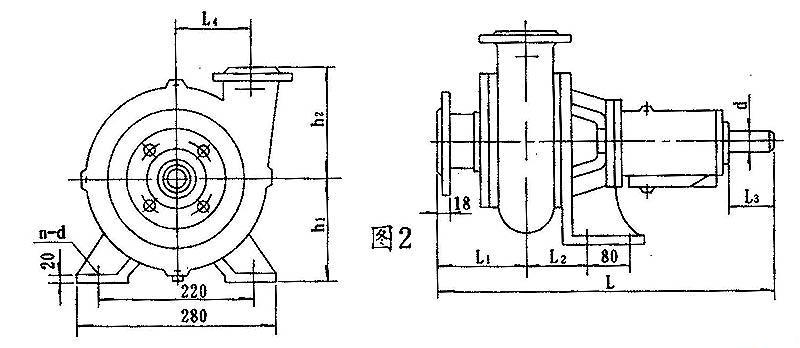

PWF不锈钢污水泵（耐腐蚀污水泵）外型尺寸图2

产品型号
产品型号	L1	L2	L	L3	d	L4	h1	h2	n-d
2½PW	160	105	571	46	Φ30	122.5	180	200	4-Φ19
4PW	214	122.5	658.5	58	Φ5	190	180	200	4-Φ19

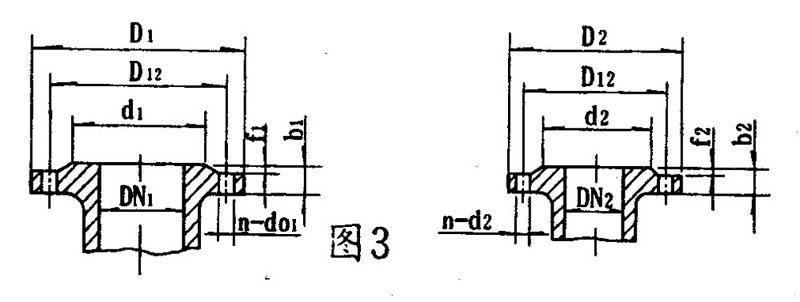

PWF不锈钢污水泵（耐腐蚀污水泵）的进口法兰连接尺寸图3

产品型号	吸入口法兰							排出口法兰
产品型号	DN1	d1	D12	D1	f1	b1	N-d01	DN2	d2	D12	D2	f2	b2	n-d02
2½PW	80	125	150	185	3	18	4-Φ18	70	110	130	160	3	18	4-Φ14
4PW	100	145	170	205	3	18	4-Φ18	100	145	170	205	3	18	4-Φ18

PWF不锈钢污水泵（耐腐蚀污水泵）的进出口锥管连接尺寸图3

产品型号	吸入口法兰							排出口法兰
产品型号	DN1	d1	D12	D1	f1	b1	N-d01	DN2	d2	D12	D2	f2	b2	n-d02
2½PW	100	158	180	220	3	20	4-Φ17.5	80	135	160	190	3	22	4-Φ18
4PW	200	255	280	315	3	22	4-Φ18	150	212	240	285	3	26	14-Φ17.5
