DJ-D机械隔膜计量泵

机械隔膜计量泵是电机通过直联传动带动蜗轮蜗杆副作变速运动,在曲柄连杆机构的作用 下,将旋转运动转变为往复直线运动。 滑杆与膜片直接连接,工作时滑杆往复运动时直接推(拉)动膜片来回鼓动,通过泵头上的 单向阀启闭作用完成吸排目的,达到输送液体的功能。2、是可以计量输送液体的机械,也 叫定量泵、比例泵。通常描述为:机械隔膜计量泵是一种可以满足各种严格的工艺流程需要, 流量可以在 0-100%范围内无级调

用途 普遍适用于压力要求不高的水处理行业

DJ-D机械隔膜计量泵主要部件均由精密铸造及数控加工制成。按液端结构的设计保证水泵在运行中不产生泄露。驱动部件材质坚固,经久耐用。由于设计紧凑,操作及运行皆十分方便。流量可简单的通过流量调节旋钮调节,安装及日常维护方便。

DJ-D机械隔膜计量泵技术参数
流量范围:80-1800L/H
压力范围: 0-1.0MPA
电机功率: 370W,220V / 380V / 400V, 50/60Hz
驱动系统:两相、三相电机或防爆电机
防护等级: IP55
流量控制:手动控制,自动控制

DJ-D机械隔膜计量泵材质介绍
泵头: PPH、PTFE、PVC、PVDF、RPP、SS304、316、316L
隔膜:复合 PTFE
单向阀: SUS304, SUS316, PVC, PTFE
阀球: ZrO2, SUS304, SUS316,陶瓷

工作条件
环境温度: -30℃~60℃
电机:两相、三相标准电机或防爆电机
电机功率: 370W,220V / 380V / 400V, 50/60Hz
防护等级: IP55

DJ-D机械隔膜计量泵产品特点
1.操作安全,机械驱动隔膜。
2.密封性好,无泄漏,装配维修简单安全。
3.它可以传输高粘度介质,腐蚀性液体和危险性的化学品。
4.流量调节能够调节冲程长度或电机频率。
5.隔膜为多层复合结构压制而成,第一层超韧性Teflon耐酸薄膜,第二层EPDM弹性橡胶,第三层3.0mm不锈钢304支撑铁芯,第四层采用强化尼龙纤维补,第五层采用EPDM弹性橡胶完全包履,可有效提出升隔膜适用寿命。

机械隔膜计量泵是电机通过直联传动带动蜗轮蜗杆副作变速运动,在曲柄连杆机构的作用 下,将旋转运动转变为往复直线运动。 滑杆与膜片直接连接,工作时滑杆往复运动时直接推(拉)动膜片来回鼓动,通过泵头上的 单向阀启闭作用完成吸排目的,达到输送液体的功能。2、是可以计量输送液体的机械,也 叫定量泵、比例泵。通常描述为:机械隔膜计量泵是一种可以满足各种严格的工艺流程需要, 流量可以在 0-100%范围内无级调节,用来输送液体(特别是腐蚀性液体)一种特殊容积泵。

机械隔膜计量泵

分类一:根据过流部分:一、柱塞、活塞式;二、机械隔膜式;三、液压隔膜式。

分类二: 根据驱动方式:一、电机驱动;二、电磁驱动;

三、气动分类三:根据工作方式一、往复式 二、回转式;

三、齿轮式其他的分类方式:电 控型,气控型,保温型,加热型,高黏度型等。

机械隔膜计量泵简介原理示意图分析

图解(1):当机械隔膜计量泵膜片往后拉时, 出口球阀掉下与球座紧紧密合 1,入口球阀因 膜片后拉时与泵头间产生真空而往上浮起 2, 液体跟着被吸上来。 1 图分析 (2):当膜片往前推时,入口球阀与球座气密 4,使液体不会通过,而出口因膜片往前推挤 使球阀开启 3,液体吐出。

2图分析 由以上的工作原理我们可简单地知道膜片、 泵头、球阀球座任何一项因素造成漏气则无 法达到输送目的或流量异常,因此出现问题 时大体可以从以下几方面找到原因:球座与 球阀无法气密;入口、出口异物阻塞;隔膜片破损等。若液体输送异常,一般都可以从 上面三点找到原因,进一步的判断需根据现场配管、配件及操作情况进行判定。 隔膜式计量泵是计量泵的一 个重要类型,通常由电机驱动,推动连杆导引器并使与连杆导引器相连的膜片做往复运动.因 此隔膜式计量泵输送的液体的方式为脉冲式输送.

计量泵型号流量(L/h)压力(Mpa)行程(mm)泵速(min-1)功率(KW)膜片直径(mm)进出口径(mm)重量(KG)
DJ-D170/1.01701.06480.751501545
DJ-D230/1.02301.08
DJ-D350/0.73500.7696
DJ-D480/0.74800.7825
DJ-D600/0.66000.610
DJ-D720/0.67200.681441.1
DJ-D900/0.59000.510
DJ-D1100/0.411000.481.5180
DJ-D1400/0.314000.31040
DJ-D1800/0.318000.312

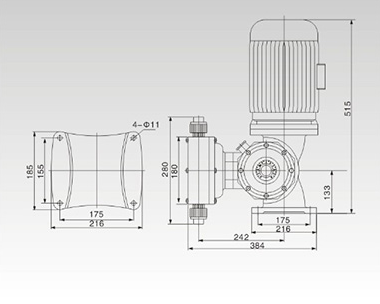

DJ-D机械隔膜计量泵安装尺寸图

DJ-D机械隔膜计量泵出厂价格受原材料波动和隔膜泵泵头阀座配件不同有多种价格,请联系销售部提供工况参数,我们为您选型报价。
