产品概述PRODUCT OVERVIEW

CQB无泄漏磁力驱动离心泵磁力泵(简称磁力泵)，通常由电动机，磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过问隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而完全无泄漏。
CQB系列磁力泵型式及基本参数符合JB／T 7742—1995《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。

CQB无泄漏磁力驱动离心泵磁力泵产品用途
CQB系列磁力驱动离心泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。适用于输送吸入压力不大于0.2MPa，最大工作压力1.6MPa，温度不超过100℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S的不含硬颗粒和纤维的液体无泄漏耐强碱液、有机溶剂。

CQB无泄漏磁力驱动离心泵磁力泵CQ Series Stainless Steel Magnetic Pump

CQB无泄漏磁力驱动离心泵磁力泵是应用现代磁力学原理，利用永磁体的磁力传动实观扭矩的无接触传递的种新型泵，也就是电机带动外转子(即外磁钢)总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转，由于介质封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，彻底解决了机械传动泵的轴封泄漏，而设计的全密封、无泄漏、无污染、高效节能的新型工业用泵，创造“无泄漏车间”、“无泄漏工厂”，实现安全、文明生产。

CQB无泄漏磁力驱动离心泵磁力泵产品特点PRODUCT FEATURES

1.CQB无泄漏磁力驱动离心泵磁力泵是全密封、无泄漏、无污染、高效节能的新型工业用泵;

2.CQB无泄漏磁力驱动离心泵磁力泵泵体、叶轮、隔板、泵轴、内转子、隔离套等过流部件均采用优质不锈钢或特殊材料精密铸造;

3.磁铁选用铁氧体磁体，具有良好的磁性，耐高温，不退磁;

4.动环、滑动轴承采用高耐磨耐温的石墨、四氟等材料，有效地保证CQB无泄漏磁力驱动离心泵磁力泵的使用寿命;

5.密封采用封闭式静密封，彻底解决了介质泄漏;

6.无需独立润滑和冷却水，降低了能耗;

7.直联后拉式设计，无需拆卸管道，维修方便;

8.卧式安装，结构紧凑、占地面积小，振动小，噪音低，运行特别平稳;

9.外磁直接与电机转轴相连，采用直联式，具有结构简单、无需对中、传动效率高、噪音小、振动小等优点。

CQB无泄漏磁力驱动离心泵磁力泵产品用途PRODUCT

广泛应用于石油、化工、制碱、冶炼、稀土、农药、染料、医药，造纸、电镀、电解、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体，尤其适用于易燃、易爆、易挥发、有毒、高温、强碱、有机容剂和贵重液体的输送。

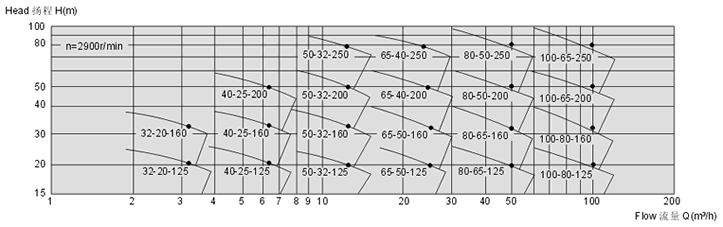

性能范围:设计压力: 0.6MPa、 流量: 1.2-50m3/h、扬程: 8-50m、 功率: 0. 18-55kW

适用温度: -30~100C，采用风冷结构可达150~160度 ;

选装配件:防空运转装置，泄漏监控装置，测温装置:

注意事项:当介质比重大于水1.3mg/cm2时订货时应说明，禁止空运转，禁止输送含有颗粒或有结晶介质。

　　(1)根据生产的需要，选择不锈钢磁力驱动泵时应充分满足生产过程中流量和扬程的要求。使所选磁力驱动泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀余量、吸程等工艺参数的要求。

　　选用性能良好，并与工程要求的流量、扬程匹配，且对工艺变化具有较强的适应性与稳定性的泵型，主要从以下几个方面选择。

　　①应在已定型的系列产品中，选用效率高、吸入性能好、使用范围广的不锈钢磁力驱动泵。当有多种泵型可供选择时，应进行经济技术分析，择优采用。

　　②在系列产品不能满足选型要求时，可按规定程序设计、试制新产品。在工程要求的扬程变化较大时，宜选用H-Q曲线陡降型的泵;在工程要求的流量变化较大时，宜选用H-Q曲线平缓型的泵。应尽量使所选用的泵，在其高效区范围内即设计(额定)工况点附近运行。新设计试制的各种工况不锈钢磁力驱动泵，应使其机组能够达到安全运行、不发生汽蚀、振动和超载等。

　　(2)必须满足介质特性的要求。对输送易燃、易爆、有毒、有害、强腐蚀或贵重介质的磁力驱动泵，要求静密封可靠。对输送腐蚀性介质的不锈钢磁力驱动泵，要求对所有承压过流部件采用耐腐蚀性材料，如氟塑料不锈钢磁力驱动泵。对输送含少量固体颗粒介质的磁力驱动泵，要求对所有承压过流部件采用耐磨材料。

　　(3)所选不锈钢磁力驱动泵应在长周期运行过程中，平均效率较高，能量消耗、运行费用较低。

　　(4)经济上要综合考虑到设备费用、运转费用、维修费用和管理费用的总成本较低。所选泵的型号、台数使整个系统的投资较经济化，节省投资费用。

　　(5)机械方面可靠性高、噪声低、振动小、易于施工，便于运行、管理和维护。

　　(6)对梯级运行的泵，泵型号和台数应满足上下级泵之间的流量协调要求，尽量避免因流量配合不当而导致的下级泵流量不足或流量过大。

　　(7)磁性联轴器材料的好坏关系到泵的使用寿命和可靠性，但优质的磁性联轴器材料价格较高。因此，订货时应注明磁性联轴器材料、供货厂家及其性能指标。并对滑动轴承的材料和寿命等也应加以注明。

　　(8)泵入口处介质无抽空汽化现象。

　耐酸碱磁力泵安装要求：

　　1.耐酸碱磁力泵的安装位置可能地接近吸水槽，并请于较低位置(压入式)安装。对于将耐酸碱磁力泵的吸入口安装于比吸入槽的页面高的位置(上吸法)时，请务必于启动耐酸碱磁力泵前保持管路及泵头里面加满水，并且在吸入口装设底阀。另外，由于液体的性质、温度以及吸入配管的长度，耐酸碱磁力泵所吸取的高度会被限制。

　　2.耐酸碱磁力泵虽置于室内、室外均可使用，但为顾及保养的方便请于周围预留足够的空间。

　　3.耐酸碱磁力泵的固定面请务必保持有比底座面积大的平面。安装面积不够的话，负荷重量会集中，导致底座破损。

　　4.将耐酸碱磁力泵底座装置于混凝土时，为使运转中不发生振动，请以基础螺栓固定。

　　5.混凝土基地的安装时，先在混凝土地面和底座下面插入楔垫，再于法兰面放置水平器，以耐酸碱磁力泵的轴方向及与其直角的方向来确认水平。并将水混浆灌入基础螺栓孔中，待其硬化后再锁上基础螺栓之螺帽。

　　6.由于耐酸碱磁力泵运转中的振动和配管之间会产生共振，故请先于泵及配管之间装设伸缩接头，避免配管因振动破损的可能性。
