10CQF-3 14CQF-5 16CQF-8 20CQF-12 25CQF-15 32CQF-15 32CQF-25 40CQF-20 50CQF-25 50CQF-32 65CQF-25 65CQF-32塑料磁力驱动泵应用领域： 广泛应用于石油、化工、制药、电镀、环保、水处理等部门，是输送易燃、易爆、有毒和贵重液体的理想设备批发价格表.
| 品牌 | 好泵浦 |
| 适用液体 | 酸、碱液、油类、稀有贵重液、毒液、挥发性液体 |
| 口径范围 | DN16-65 |
| 扬程范围 | 3-32米 |
| 功率KW范围 | 0-5.5KW |
| 流量M3/H范围 | 0.9-35 |
| 整机重量KG范围 | 12-88kg |
| 产品别名： | CQB衬氟磁力泵|CQB四氟磁力泵 |
| 特别说明 | 产品图片以及参数跟实际产品略有差异 |
| 定制说明： | 一切规格按照客户实际情况或量身定制，支持非标定制。 |
| 库存配送： | 常规格磁力泵有货，全国发货保障！ |
一、10CQF-3 14CQF-5 16CQF-8 20CQF-12 25CQF-15 32CQF-15 32CQF-25 40CQF-20 50CQF-25 50CQF-32 65CQF-25 65CQF-32塑料磁力驱动泵概 述
CQF塑料磁力驱动泵是利用永磁联轴器工作原理无接触的传递扭矩的磁力泵，当原动机带动外磁钢转动时，通过磁场的作用驱动内磁钢转子同步旋转，而内磁钢转子和叶轮连成一体，从而达到无接触带动叶轮转动之目的。由于液体被封闭在静止的隔离套内，所以磁力泵是一种全封闭、无泄漏的产品，因此完全杜绝了机械密封离心泵不可避免的跑、冒、滴、漏的弊病。
在石油、化工、制药、电子等众多领域，越来越多的厂家，对其输送的介质都要求无泄漏的工艺环境，迫切需要选择理想的泵型，CQF系列磁力泵成功的解决了目前国内磁力泵的隔离套、叶轮等部件易损坏的技术难题。CQB、IMD、CQ、CQF系列磁力泵经过使用单位长时间的生产性连续运行考验，越来越多的用户确信他们所选的是安全、可靠的泵型。
二、用 途
10CQF-3 14CQF-5 16CQF-8 20CQF-12 25CQF-15 32CQF-15 32CQF-25 40CQF-20 50CQF-25 50CQF-32 65CQF-25 65CQF-32塑料磁力驱动泵的过流部件采用工程塑料增强聚丙稀（PP）制成，广泛应用于石油、化工、制药、电镀、环保、水处理等部门，是输送易燃、易爆、有毒和贵重液体的理想设备，是创建无泄漏、无污染文明车间的选择。适用温度：-20℃～100℃。
三、防漏设计
以静密封取代动密封，利用磁力耦合间接驱动，完全消除了滴漏的烦恼，绝不污染使用场地。是化工流程中杜绝跑、冒、滴、漏现象，消除环境污染，创造“无泄漏车间”、“无泄漏工厂”，实现安全、文明生产的理想用泵。
四、操作原理
驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动转子组合上的叶轮旋转。

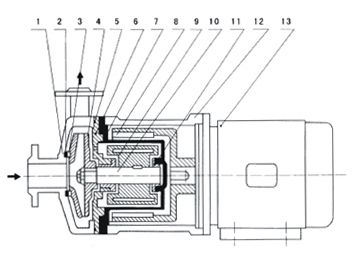

五、10CQF-3 14CQF-5 16CQF-8 20CQF-12 25CQF-15 32CQF-15 32CQF-25 40CQF-20 50CQF-25 50CQF-32 65CQF-25 65CQF-32塑料磁力驱动泵结构与材料
1 泵 体 增强聚丙稀
2 静 环 碳化硅或氧化铝陶瓷
3 动 环 填充F4
4 叶 轮 增强聚丙稀
5 密封圈 氟橡胶
6 隔 板 增强聚丙稀
7 隔离套 增强聚丙稀
8 外 磁 HT200+永磁体
9 转 子 增强聚丙稀+永磁体
10 主 轴 碳化硅或氧化铝陶瓷
11 轴 承 填充F4
12 支 架 HT200

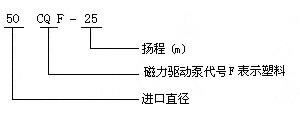

八、10CQF-3 14CQF-5 16CQF-8 20CQF-12 25CQF-15 32CQF-15 32CQF-25 40CQF-20 50CQF-25 50CQF-32 65CQF-25 65CQF-32塑料磁力驱动泵型号参数:
型 号 | 口径 | 流量 (m3/h) | 扬程 (m) | 电机功率 (kW) | 电 压 (V) | 材 质 | |
进口(mm) | 出口(mm) | ||||||
10CQF-3磁力泵 | 10 | 8 | 1.14 | 3 | 0.01 | 220 | 工 程 塑 料 |
14CQF-5 | 14 | 10 | 1.2 | 5 | 0.12 | 220/380 | |
16CQF-8批发价格 | 15 | 15 | 1.5 | 8 | 0.12 | 220/380 | |
20CQF-12 | 25 | 18 | 3 | 12 | 0.37 | 220/380 | |
25CQF-15磁力泵 | 25 | 20 | 6.6 | 15 | 1.1 | 380 | |
32CQF-15 | 32 | 25 | 6.6 | 15 | 1.1 | 380 | |
32CQF-25 | 32 | 25 | 6.6 | 25 | 1.1 | 380 | |
40CQF-20磁力泵批发价格 | 40 | 32 | 10.8 | 20 | 2.2 | 380 | |
50CQF-25 | 50 | 40 | 14.4 | 25 | 4 | 380 | |
50CQF-32 | 50 | 40 | 13.2 | 32 | 4 | 380 | |
65CQF-25磁力泵批发价格 | 65 | 50 | 25 | 25 | 4 | 380 | |
65CQF-32 | 65 | 50 | 25 | 32 | 5.5 | 380 | |
| 注:表中20CQF-12---65CQF-32都可配防爆电机 | |||||||
10CQF-3 14CQF-5 16CQF-8 20CQF-12 25CQF-15 32CQF-15 32CQF-25 40CQF-20 50CQF-25 50CQF-32 65CQF-25 65CQF-32塑料磁力驱动耐腐蚀泵的日常维护工作
1、检查泵及管路各结合处有无松动现象。用手转动泵试看泵是否灵活，然后试试看电机转向。
2、向悬架内加入轴承润滑机油，观察油位应在油标的两刻线之间。
3、拧下磁力泵体的引水螺塞，灌引水。
4、关好出水管的闸阀和出口压力表和进口真空表。
5、开动电机当泵正常运转后，打工出口压力表和进口真空表，视其显示适当压力后，逐渐打开闸阀，同时检查电机负荷情况。
6、尽量控制磁力驱动耐腐蚀泵的流量和扬程在泵标牌上注明的范围内，保证泵在率点附近长期运转，以便获得的节能效果。
7、磁力驱动耐腐蚀泵的运转过程中，轴承升温不超过环境温度35度，高温度不超过80度。
8、如发现泵有异常声应立即停车检查原因。
9、磁力驱动耐腐蚀泵要停止使用时，先关闭闸阀、压力表，然后停止电机。
10、耐腐蚀泵在工作的一个月内，经100小时更换润滑油。以后每隔500小时，换油一次。
11、经常调整填料压盖，保证填料室内的滴漏情况正常。
12、磁力驱动耐腐蚀泵在寒冬季节使用时，停车后，须将泵体下部放水螺塞拧开将水放净，防止冻裂。
13、耐腐蚀泵长期停用，须将泵全部拆开，擦干水份，将转动部位及各结合处涂以油脂装好，妥善保存。
