安全与注意事项
1.安装前请先熟读本操作手册，避免错误的记录导致安全问题及仪器损坏。
以上内容由好泵浦流体科技Epaodd.cn为大家提供。
2.请避开高温，高湿及腐蚀性环境位置安装本控制器，并避免阳光直接照射。
3.电极信号传输线须采用特殊电线，建议使用本公司所提供的电线，不可使用一般电线代替。
4.使用电源时，应避免电源产生干扰，尤其在使用三相电源时，应正确使用地线（若有电源突波干扰现象发生时，可将控制器的电源及控制装置如：加药机，搅拌机等电源分开，即变送器用单独电源）。
5.本控制器输出接点承载报警和控制功能。基于安全与防护理由，请务必外接耐足够电流值继电器来承载，以保护仪表的使用安全。
本型号溶氧控制器是一款全新的溶氧控制器，本表具有高度的高智能化和灵活性，可同时测量溶氧值和温度，广泛应用于城市污水处理厂、供水等行业，对溶液溶氧值进行连续测量
基本功能
1.语言多样 出厂标准中文界面，可切换英文界面Epaodd.cn如有问题V18967762910
2.温补多样 PT1000 NTC10K以及手动温度补偿三种温补方式可选
3.两路4-20MA输出，对应PH/ORP值和温度，采用隔离技术，抗干扰能力强
4.两组继电器高低点随意切换，迟滞量可自由调整，避免继电器通断频繁
5.密码管理功能，防止非专业人员的误操作
6.菜单提示功能，极大方便了用户的操作
仪器技术参数
测量范围： 0–20ppm，0.0-20.0ppm，0.00-20.00ppm
准确度：+ 0.01 ppm
分辨率：0.01ppm
稳定性：≤ 0.02 ppm/24小时
温度补偿：0–100 ℃ 手动/自动(PT1000/NTC10K)
信号输出： 4-20mA隔离保护输出，独立对应PH/ORP或温度 最大负载500Ω
报警输出：两组可随意对应高低点报警（3A/250 V AC），常开触点继电器
供电电源：AC220V或DC24V
电源消耗：≤5W
环境条件：（1）温度0～ 60 ℃ （2）湿度≤85%RH
外形尺寸：96×96×132mm（高×宽×深）
开孔尺寸：92.5×92.5mm（高×宽）
主机固定（盘面安装）
注：盘面安装请先在配电箱面板上预留92.5mm×92.5mm的方孔，变送器从配电箱面板直接放入，将变送器所附带的固定器由后方套入，卡进固定槽内。
2.2盘面安装参考图
2.3电极安装
请不要把电极直接投入水中，应使用电极安装支架或流通杯。安装前请务必使用生料带（3/4螺纹处）做好防水封闭工作，避免水进入DO电极中，造成DO电极电缆线短路。

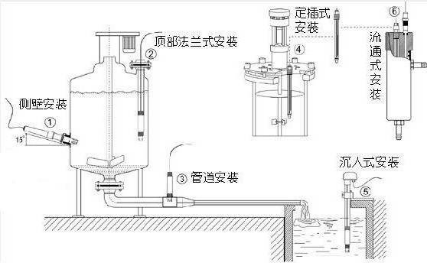

安装示意图

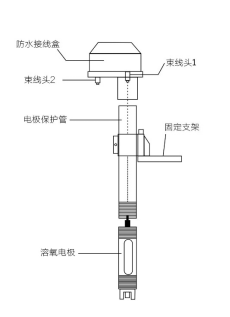

沉入式安装
注意:如果标配线缆不能满足现场需求，不得随便延长线缆，请联系供应商提供专用线缆，否则对仪表产生的不良后果自行承担。建议现场最多不超过30米延长线缆

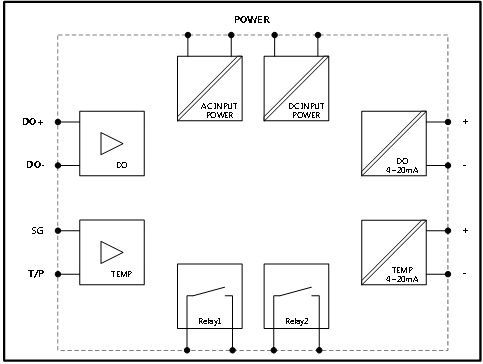

01 REL1: 第一警报控制，外接继电器
02 REL1: 第一警报控制，外接继电器
03 REL2: 第二警报控制，外接继电器
04 REL3: 第二警报控制，外接继电器
05 DC:直流+24V输出
06 DC:直流-24V输出
07 NC:空脚
08 AC:交流电电源 220V(L)
09 NC:空脚
10 AC:交流电电源 220V(N)
11 DO-:溶氧电极接口负端
12 NC: 空脚
13 NC:空脚
14 DO+:溶氧电极接口正端
15 NC: 空脚
16 T/NTC:NTC10K温度电阻接口1
17 T/NTC: NTC10K温度电阻接口2
18 T/P: PT1000温度电阻接口1
19 T/P: PT1000温度电阻接口2
20 DO-ma(+):溶氧电流输出正端。
21 DO-ma(-):溶氧电流输出负端。
22 T-ma(+):温度电流输出正端/RS485 A接口。
23 T-ma(-):温度电流输出负端。
24 NC:空脚 /RS485 B接口
注：本仪表支持两组4-20MA或一组4-20MA 一组RS485
交流：100~240VAC±10% 50/60Hz；
直流：12-24V；
功率：5W；
继电器：耐受电压240VAC,最大电流0.5A；
电流输出：最大耐受电阻500Ω。

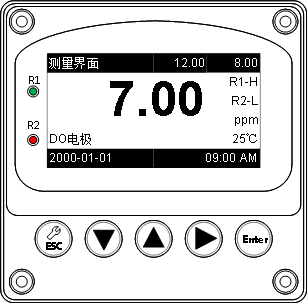

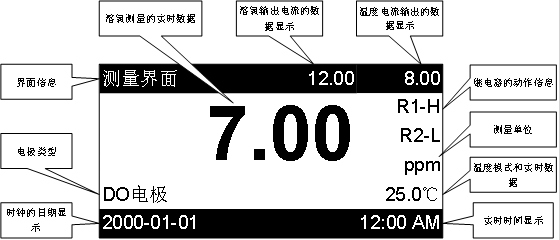

面板介绍
为防止非使用人员之不当操作，在进入参数设定与较正时，启用密码保护，各功能说明如下：
：在测量模式下触发设置界面，设置界面下返回上一层菜单。
：设置界面下用于菜单的切换和数值的调整。
：设置界面下用于菜单的切换和数值的调整。
：测量模式下查看历史报警信息，设置界面下进入下一层菜单，报警信息界面的快捷键。
Enter：测量模式下查看系统基本参数，设置界面用于进入下一层菜单，系统信息界面的快捷键。
指示灯说明：
R1:继电器1的动作指示灯，高报的显示红灯，低报显示绿灯。
R2:继电器2的动作指示灯，高报的显示红灯，低报显示绿灯。
上图分别为系统信息和报警信息的显示界面。
系统信息：仪表所有的设置参数都在系统信息所显示。按Enter键可进入系统信息界面。
报警信息：最多可存储60条继电器的报警信息。按键可进入报警信息界面。
